Wie voor het eerst kennismaakt met 3D-scanning, stuit onvermijdelijk op de term "puntenwolk". Het is het centrale begrip in de technologie, maar tegelijk een dat zelden goed uitgelegd wordt. Wat bevat een puntenwolk precies? Hoe verschilt ze van een plan of model? En wat kunt u er als opdrachtgever mee doen?
Hoe ontstaat een puntenwolk?
Een 3D-scanner zendt vanuit één vaste positie miljoenen laserpulsen uit in alle richtingen. Elke straal reflecteert op een oppervlak en keert terug naar het instrument. Op basis van de looptijd van die straal, en de nauwkeurige hoekpositie waarmee hij werd uitgestuurd, berekent de scanner de exacte driedimensionale coördinaten van het raakpunt.

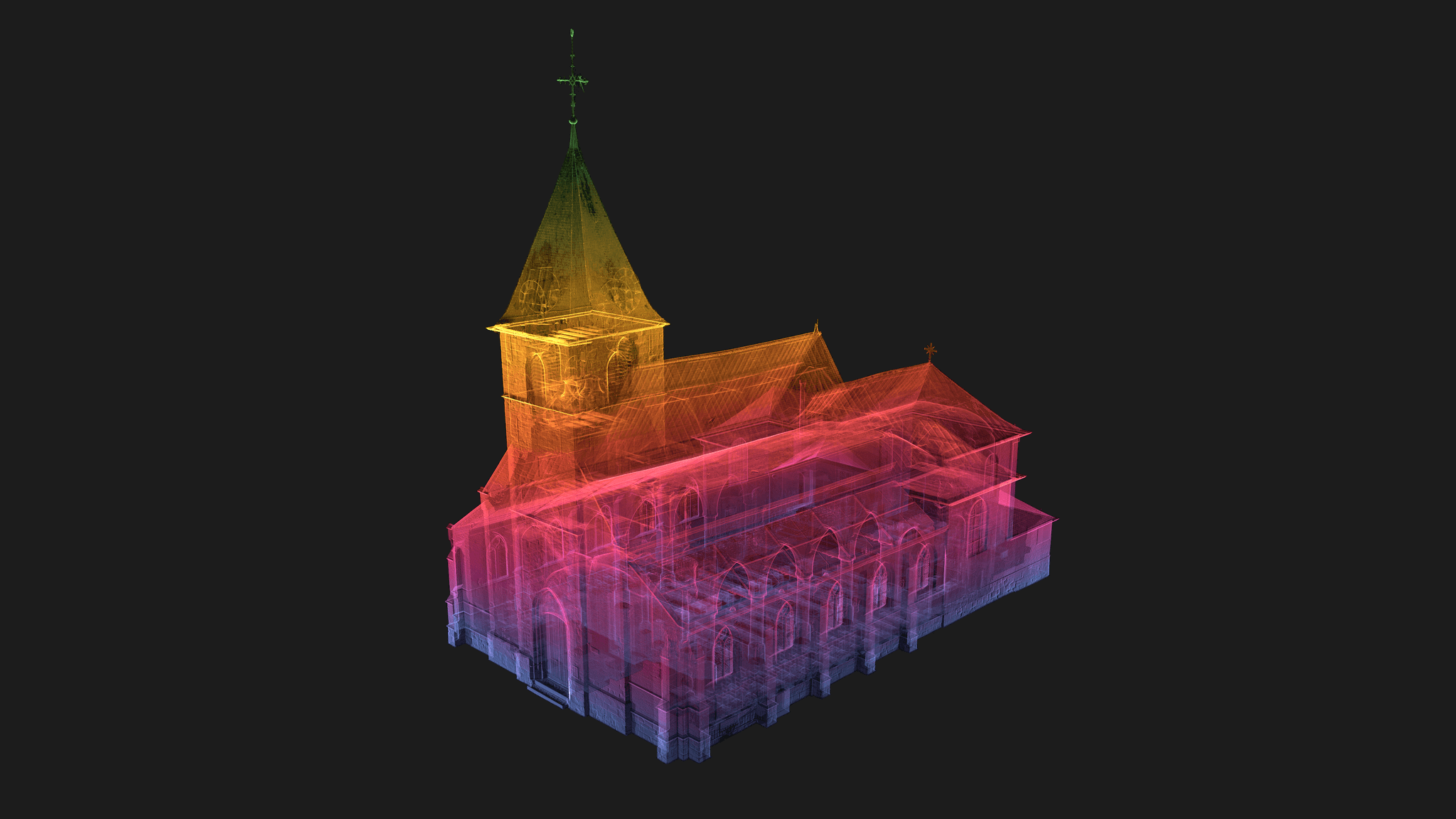

Het resultaat is een verzameling van miljoenen tot honderden miljoenen punten, elk met een gekende X-, Y- en Z-coördinaat. Samen vormen ze een digitale weergave van alles wat de scanner kon zien vanuit die positie.
Wat bevat elk punt?
Elk punt heeft minimaal een positie. Afhankelijk van het scannertype kan elk punt ook bijkomende informatie bevatten:
- Intensiteit: hoe sterk de laserstraal teruggekaatst werd; dit geeft informatie over het materiaal of het oppervlak
- RGB-kleur: als de scanner een geïntegreerde camera heeft, krijgt elk punt een kleurwaarde op basis van gemaakte foto's
Registratie: van losse scans naar één dataset
Eén scanpositie legt slechts één perspectief vast. Obstakels, hoeken en zones achter constructies vallen buiten het bereik. Daarom wordt vanuit meerdere posities gescand, zodat het volledige object of de volledige ruimte afgedekt wordt.
De afzonderlijke puntenwolken van al die posities worden nadien samengevoegd tot één coherente dataset. Dit proces heet registratie. Hoe nauwkeuriger de registratie, hoe consistenter en bruikbaarder het eindresultaat.
Wat is een puntenwolk niet?
Een puntenwolk is geen plan, geen model en geen tekening. Het is ruwe meetdata: een digitale momentopname van de geometrie. Om bruikbare output te produceren is altijd een verwerkingsstap nodig: het omzetten van de puntenwolk naar 2D-plannen, een 3D-model of een BIM-bestand.
Die verwerkingsstap kost tijd en vraagt expertise. De puntenwolk is het startpunt, niet het eindproduct.
Wanneer is dit relevant?
- Complexe geometrieën die moeilijk volledig handmatig op te meten zijn: gewelven, trappen, niet-orthogonale ruimtes en gebogen vlakken
- Grote oppervlaktes of volumes die snel en volledig gedocumenteerd moeten worden
- Projecten waarbij de opgemeten data achteraf herbruikbaar moet zijn voor meerdere doeleinden (extra maten, doorsneden, analyses) zonder bijkomend terreinbezoek
- Situaties waar een complete visuele en geometrische registratie van de bestaande toestand vereist is
Wanneer is dit minder geschikt?
- Eenvoudige rechthoekige ruimtes waarbij een beperkt aantal maten volstaat
- Projecten waarbij enkel hoogtepunten of enkele afzetpunten nodig zijn
- Situaties waarbij de puntenwolk zelf niet verder verwerkt wordt en het budget beperkt is
Aandachtspunten
- Niet elk oppervlak wordt even goed vastgelegd. Zeer reflecterende materialen zoals glas en spiegels, en donkere of absorptieve oppervlakken, kunnen leiden tot meetfouten of ontbrekende zones
- Puntenwolkbestanden zijn groot. Een gemiddeld gebouw van enkele honderden vierkante meter genereert al snel meerdere gigabytes aan data. Houd rekening met de systeemvereisten van uw CAD- of BIM-software
- Een puntenwolk bevat geen intelligentie: er is geen onderscheid tussen een muur, een meubel of een tijdelijke constructie. Die interpretatie maakt de verwerker, niet het instrument
- Vraag vooraf welk bestandsformaat uw software ondersteunt. De gangbare formaten zijn LAS, E57 en RCP/RCS, maar niet elke omgeving ondersteunt ze allemaal
Conclusie
Een puntenwolk is de meest volledige vorm van digitale opmeting van een bestaande situatie die vandaag beschikbaar is. Ze is geen eindproduct, maar de basis waaruit plannen, modellen en analyses worden afgeleid. De waarde zit in de nauwkeurigheid, de volledigheid van de geometrie en de herbruikbaarheid van de data: wie éénmalig correct meet, werkt sneller en betrouwbaarder doorheen het verdere project.
Veelgestelde vragen
In welk formaat levert Urban360 een puntenwolk aan?
Standaard leveren we puntenwolken aan in LAS- of E57-formaat. Op aanvraag kunnen we ook RCP/RCS-bestanden aanmaken voor gebruik in Autodesk-software zoals Revit of AutoCAD.
Hoe groot is een puntenwolkbestand?
Dat hangt sterk af van de omvang van het project en het aantal scanposities. Een gemiddeld gebouw van enkele honderden vierkante meter genereert al snel 5 tot 20 GB aan ruwe puntenwolkdata.
Kan ik de puntenwolk bekijken zonder gespecialiseerde software?
Ja. Urban360 kan een interactieve 3D-viewer aanleveren die via de browser toegankelijk is. Voor wie zelf met de data wil werken, zijn LAS- en E57-bestanden te openen in software zoals CloudCompare (gratis) of Autodesk ReCap.
