In projectbesprekingen over 3D-scanning worden puntenwolk, 2D-plan, 3D-model en BIM-model vaak als synoniemen gebruikt. Ze zijn dat niet. Elk begrip verwijst naar een ander product, met een andere verwerkingstijd, een andere kostprijs en een andere toepassingsmogelijkheid.
Wie het verschil begrijpt, kan zijn opdracht nauwkeuriger omschrijven en een offerte ontvangen die aansluit op wat hij effectief nodig heeft.
De puntenwolk
Een puntenwolk is de ruwe, onbewerkte meetdata die de 3D-scanner produceert: miljoenen punten, elk met een exacte positie in de ruimte. De puntenwolk zelf is geen plan en geen model: het is de databasis waaruit alle anderen worden afgeleid.
Bruikbaar voor wie zelf de verwerking uitvoert in gespecialiseerde software. Niet direct bruikbaar als tekening of ontwerpmodel.
- Verwerkingstijd: minimaal; de scanner produceert de data, registratie en export zijn de enige stappen
- Bestandsformaten: LAS, E57, RCP/RCS
- Toepassingsgebied: archivering, intern gebruik, eigen verwerking

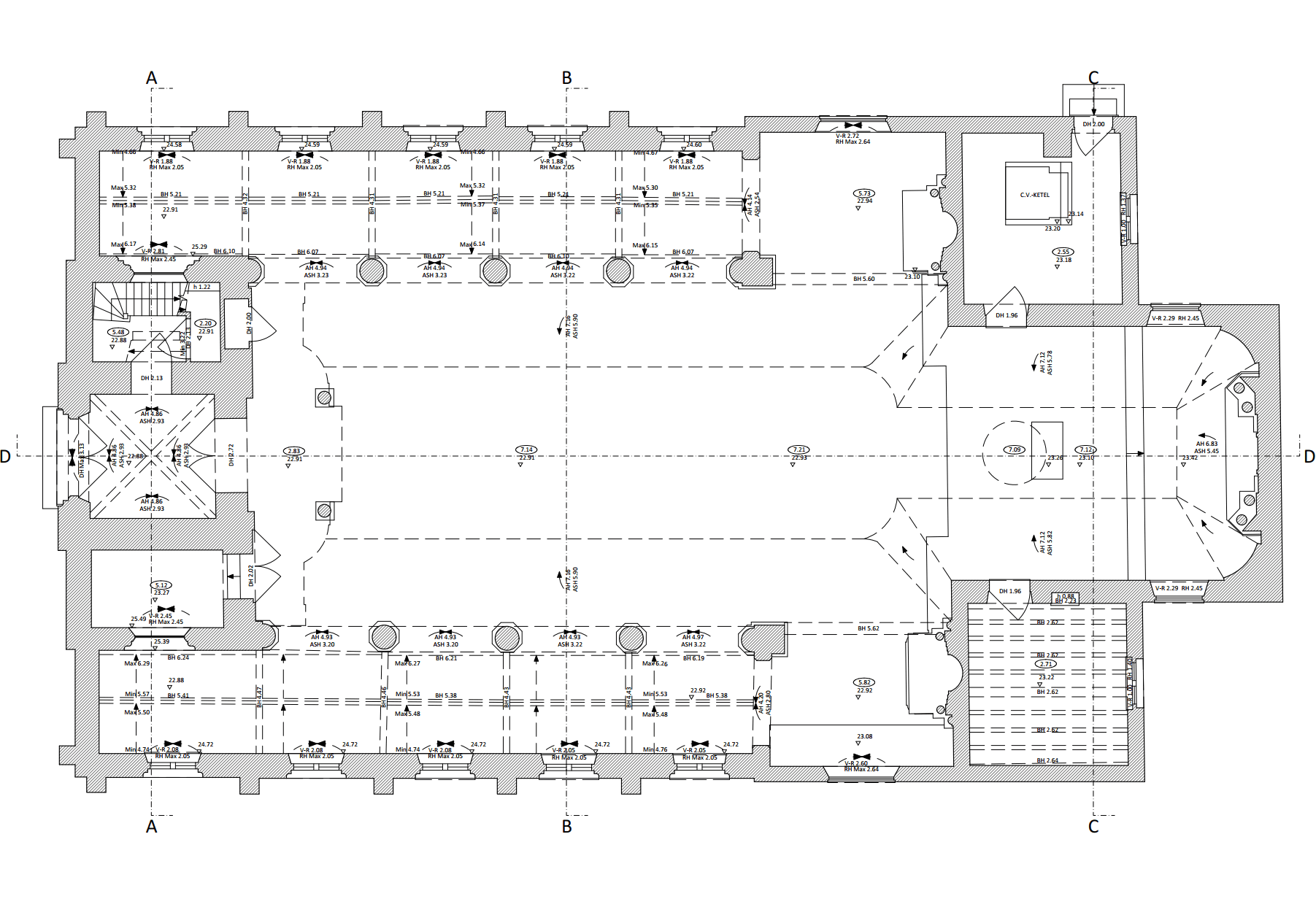

Het 2D-plan
Een 2D-plan is een platte tekening afgeleid uit de puntenwolk: een grondplan, gevelaanzicht of doorsnede. Een CAD-tekenaar of opmeter interpreteert de puntenwolk en tekent de relevante elementen na in 2D.
Het resultaat is een DWG-bestand dat direct bruikbaar is in AutoCAD, Vectorworks of equivalente software. Dit is de meest gevraagde output voor bouw- en renovatieprojecten.
- Verwerkingstijd: matig, afhankelijk van complexiteit en detailniveau
- Bestandsformaten: DWG, PDF
- Toepassingsgebied: renovatieprojecten, vergunningsaanvragen, ontwerptrajecten

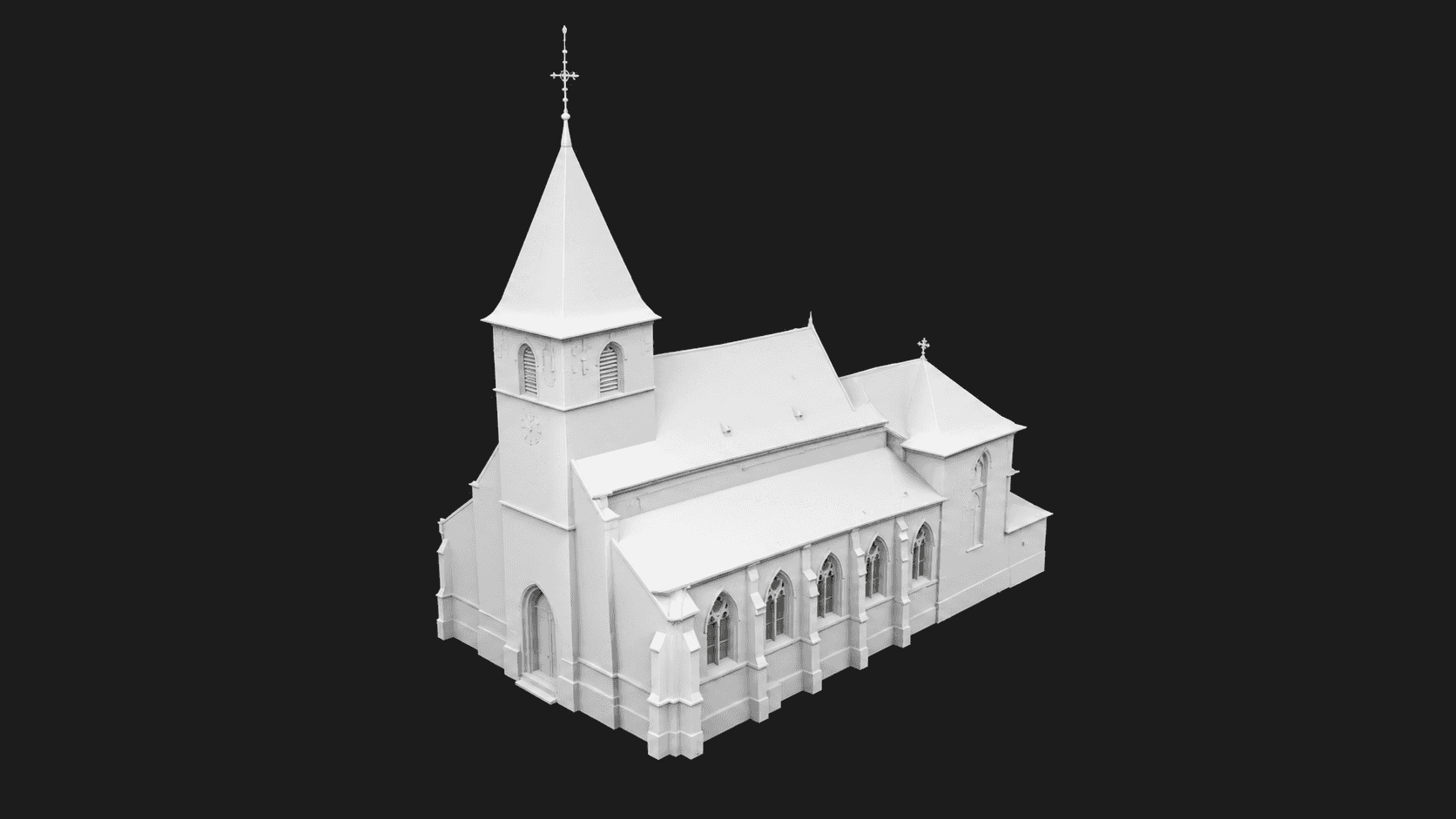

Het 3D-model
Een 3D-model is een driedimensionale geometrische weergave van het gebouw. Het kan variëren van een eenvoudig volume tot een gedetailleerd model met afzonderlijke bouwdelen zoals wanden, vloeren en daken. Het bevat geen eigenschappen of classificaties.
Bruikbaar voor visualisatie, clashdetectie en als basis voor verdere engineering.
- Verwerkingstijd: hoog, afhankelijk van het gewenste detailniveau
- Bestandsformaten: DWG, DGN, IFC
- Toepassingsgebied: visualisatie, engineering, complexe geometrieën

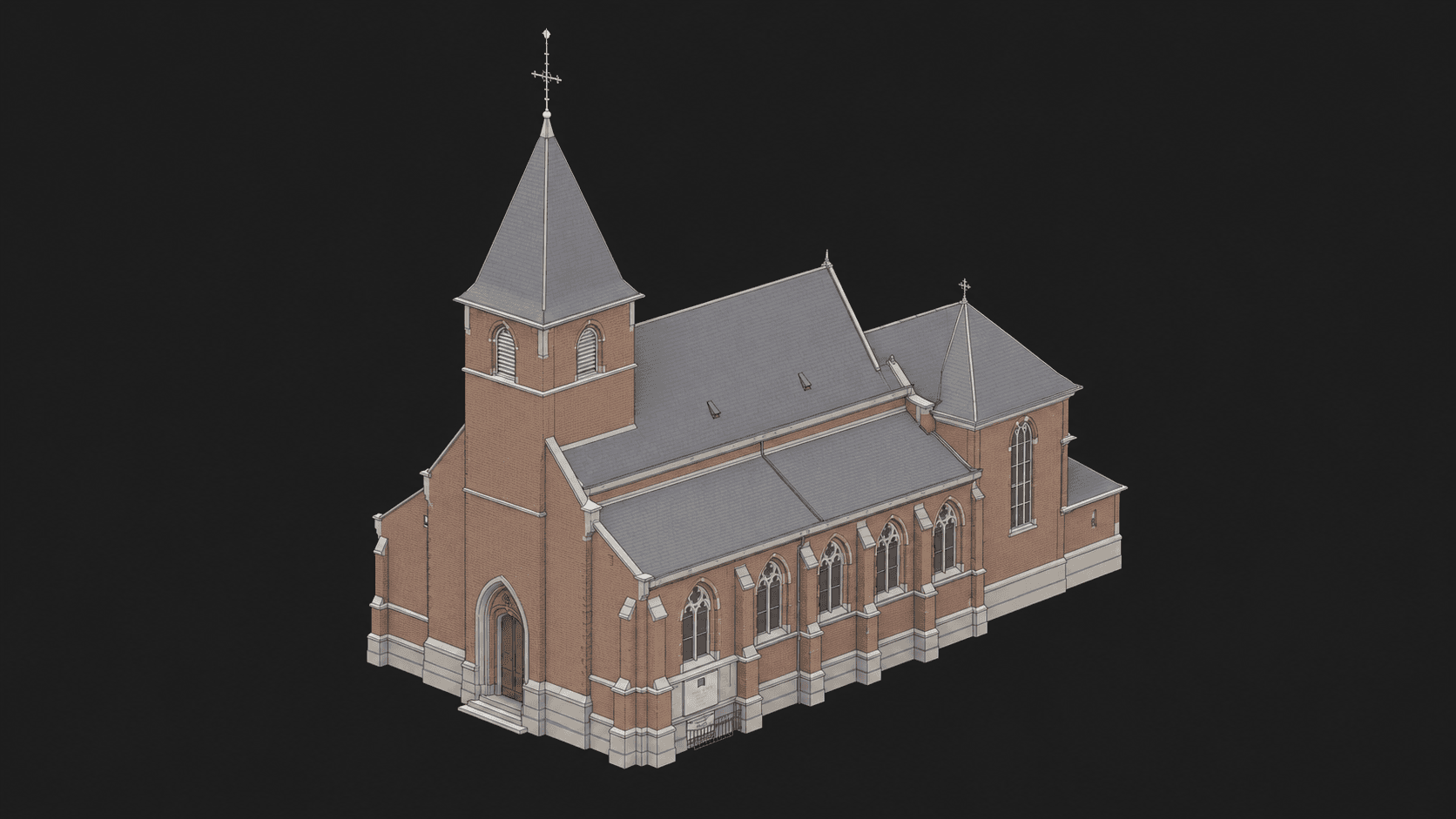

Het BIM-model
Een BIM-model (Building Information Model) is een intelligent 3D-model: elk bouwdeel heeft geometrie én eigenschappen zoals materiaal, oppervlakte en brandclassificatie. BIM-modellen worden opgesteld in software zoals Autodesk Revit en uitgewisseld via het open IFC-formaat.
BIM is het meest informatierijke resultaat, maar ook het tijdsintensiefste en duurste. Het is het juiste instrument voor complexe renovaties, facility management en projecten met een BIM-verplichting.
- Verwerkingstijd: zeer hoog; as-built BIM van een groot gebouw kan meerdere weken verwerking vragen
- Bestandsformaten: RVT, IFC
- Toepassingsgebied: BIM-verplichte projecten, facility management, digital twins
Wanneer is dit relevant?
- Puntenwolk: voor intern gebruik, eigen verwerking of archivering van de volledige dataset
- 2D-plan: voor de overgrote meerderheid van bouw-, renovatie- en vergunningsprojecten
- 3D-model: voor visualisatie, engineering of projecten met complexe geometrie
- BIM-model: voor projecten met BIM-verplichting of intensief digitaal beheer van een gebouw
Wanneer is dit minder geschikt?
- Een puntenwolk zonder verwerkingscapaciteit is geen bruikbaar product. Wie geen pointcloud-software heeft en ook geen tekenaar inschakelt, heeft niets aan de ruwe data
- BIM heeft pas meerwaarde als er ook een BIM-gedreven werkproces achter zit. Een BIM-model bestellen omdat het technisch mogelijk is, zonder dat er een architect, aannemer of beheerder mee werkt, is budgetverspilling
- Een 3D-model zonder BIM-intelligentie is vandaag zelden de beste keuze: het is duurder dan 2D-plannen maar minder informatierijk dan BIM, en het toepassingsgebied is beperkt tot visualisatie en engineeringcontrole
Aandachtspunten
- De vier types hebben fundamenteel verschillende kosten en doorlooptijden. Vraag een offerte op basis van het type output dat u effectief nodig heeft
- Het is mogelijk om na afloop de puntenwolk alsnog te verwerken tot een bijkomend outputtype, maar dat vergt extra verwerkingswerk en budget
- "3D-scanning" wordt in de markt soms gelijkgesteld aan de oplevering van een BIM-model. Dat is niet correct: scanning is het meetproces; BIM is een van de mogelijke verwerkingsresultaten
Conclusie
Puntenwolk, 2D-plan, 3D-model en BIM-model zijn vier afzonderlijke producten met elk hun eigen toepassingsgebied, doorlooptijd en kostprijs. De juiste keuze hangt af van wat u met de data wilt doen. Wie zijn opdracht nauwkeurig omschrijft, ontvangt een offerte die aansluit op zijn effectieve behoefte.
Veelgestelde vragen
Wat is het verschil tussen een 3D-model en een BIM-model?
Een 3D-model is een geometrische weergave van een gebouw in drie dimensies. Een BIM-model bevat ook eigenschappen per bouwdeel: materiaal, oppervlakte, classificatie. BIM is een intelligent model; een 3D-model is dat niet.
Kan ik later nog een BIM-model laten maken van de puntenwolk?
Ja. Zolang de puntenwolk bewaard is, kan die achteraf verwerkt worden tot een BIM-model. Houd er rekening mee dat BIM-modellering op basis van een bestaande puntenwolk een significante extra verwerkingskost inhoudt.
Welk formaat moet ik aanvragen voor gebruik in Revit?
Voor directe import van de puntenwolk in Revit gebruikt u het RCP/RCS-formaat van Autodesk. Urban360 kan de puntenwolk op aanvraag in dat formaat aanleveren. Een BIM-model wordt aangeleverd in RVT of via het open IFC-formaat.
