Oscar Vankesbeeckstadion, Mechelen

In opdracht van een collega-landmeterskantoor bracht Urban360 de volledige bestaande hoofdtribune van het Oscar Vankesbeeckstadion in Mechelen digitaal in kaart. De opmeting werd uitgevoerd als voorbereiding op de geplande totaalrenovatie van het gebouw.

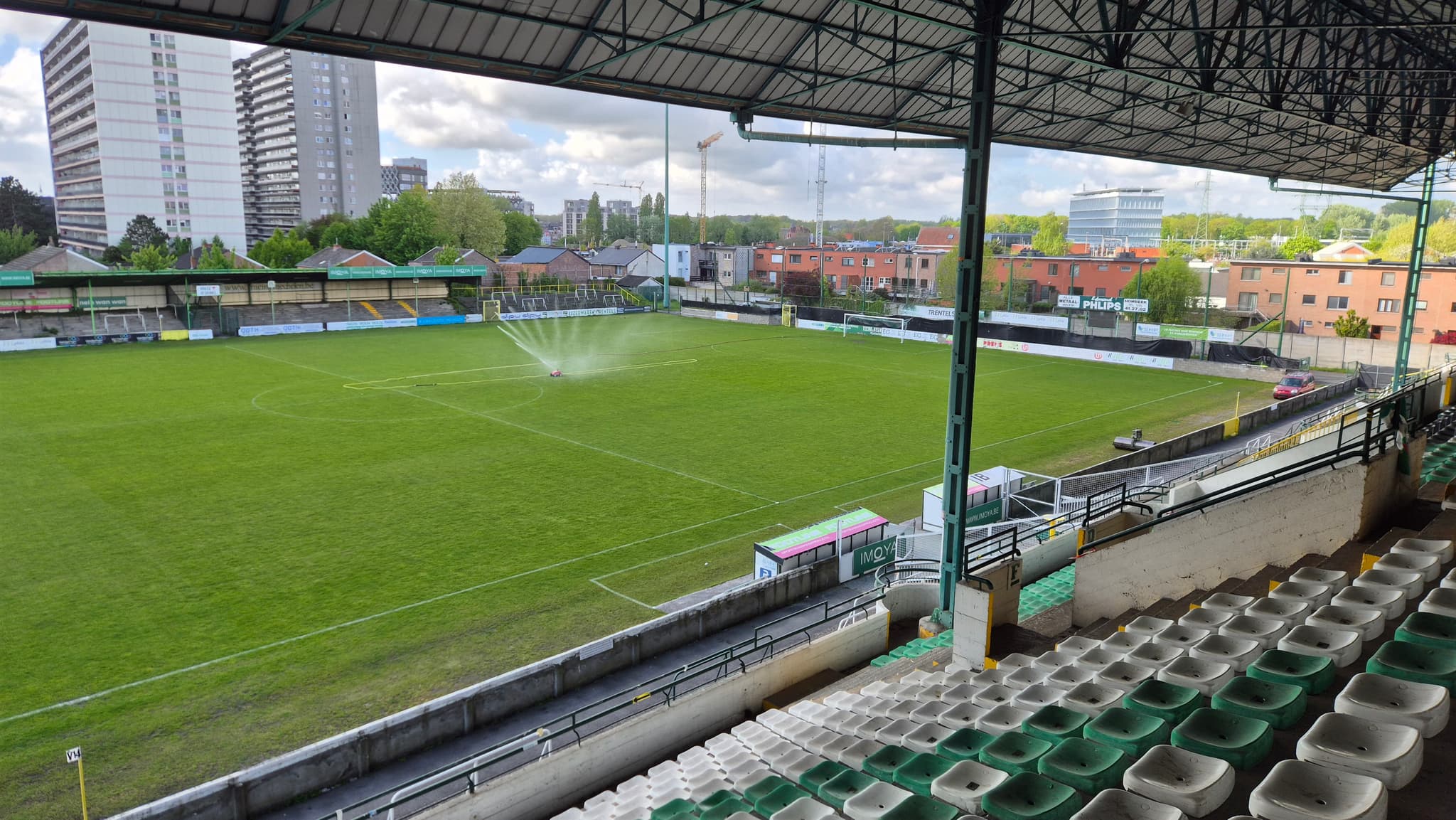

Het Oscar Vankesbeeckstadion kent een geschiedenis van meer dan een eeuw. Het stadion werd in 1923 geopend. Nadat de oorspronkelijke hoofdtribune in 1947 volledig afbrandde, werd korte tijd later een nieuwe tribune gebouwd waarin onder andere kleedkamers, horecaruimtes en een sportzaal werden ondergebracht.

Van het bestaande tribunegebouw waren geen bruikbare plannen beschikbaar. Om het ontwerp van de renovatie op betrouwbare gegevens te kunnen baseren, moest de volledige actuele toestand daarom in kaart gebracht worden. De opdracht omvatte ongeveer 2.150 m², verspreid over het gelijkvloers en twee verdiepingen.

De aanwezigheid van meerdere niveaus, ruimtes onder de hellende tribuneconstructie, verlaagde plafonds en moeilijk bereikbare zones maakte een klassieke opmeting weinig praktisch. 3D-scanning bood de mogelijkheid om de volledige gebouwstructuur en de onderlinge samenhang tussen de ruimtes efficiënt en nauwkeurig in kaart te brengen.

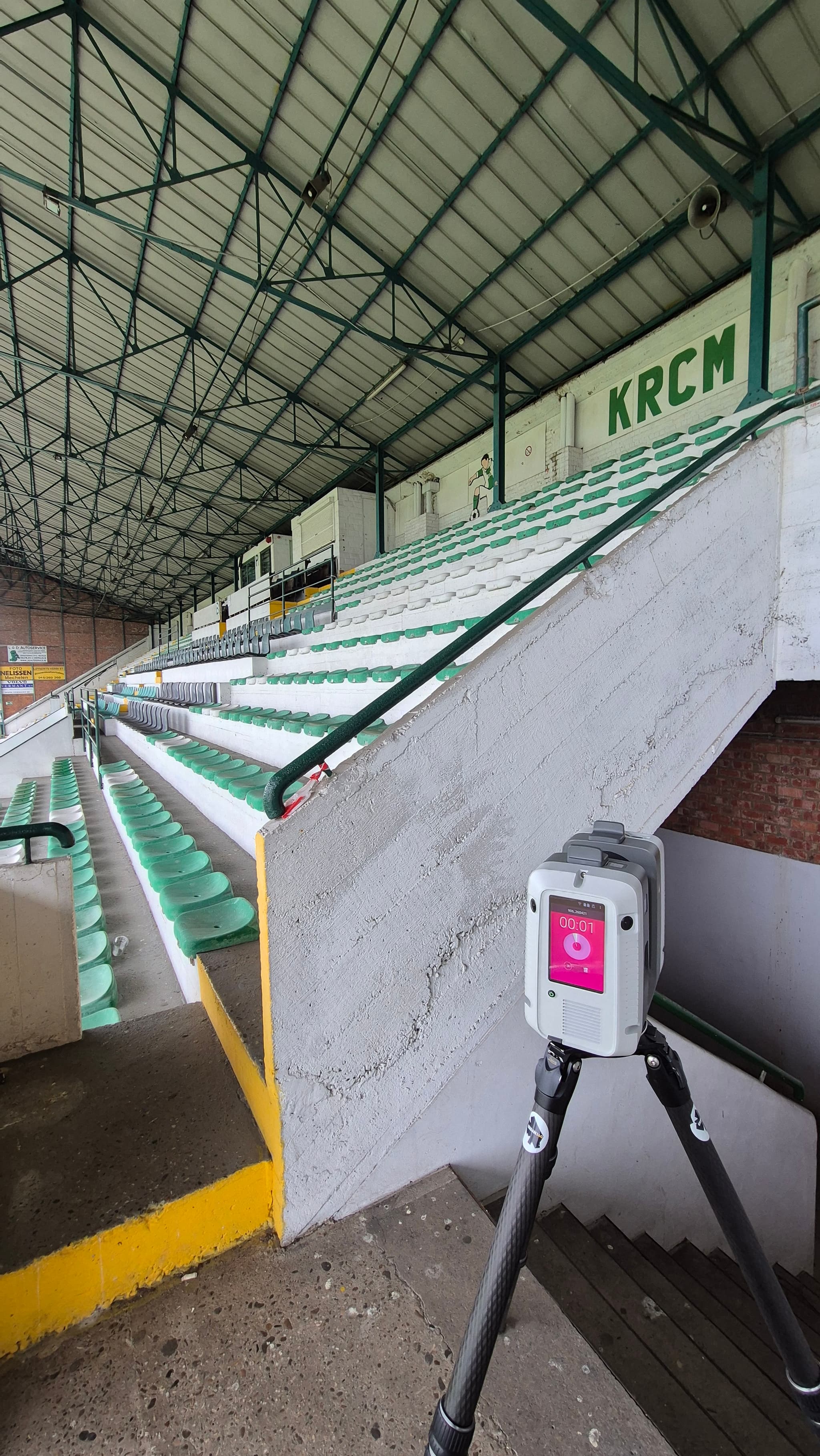

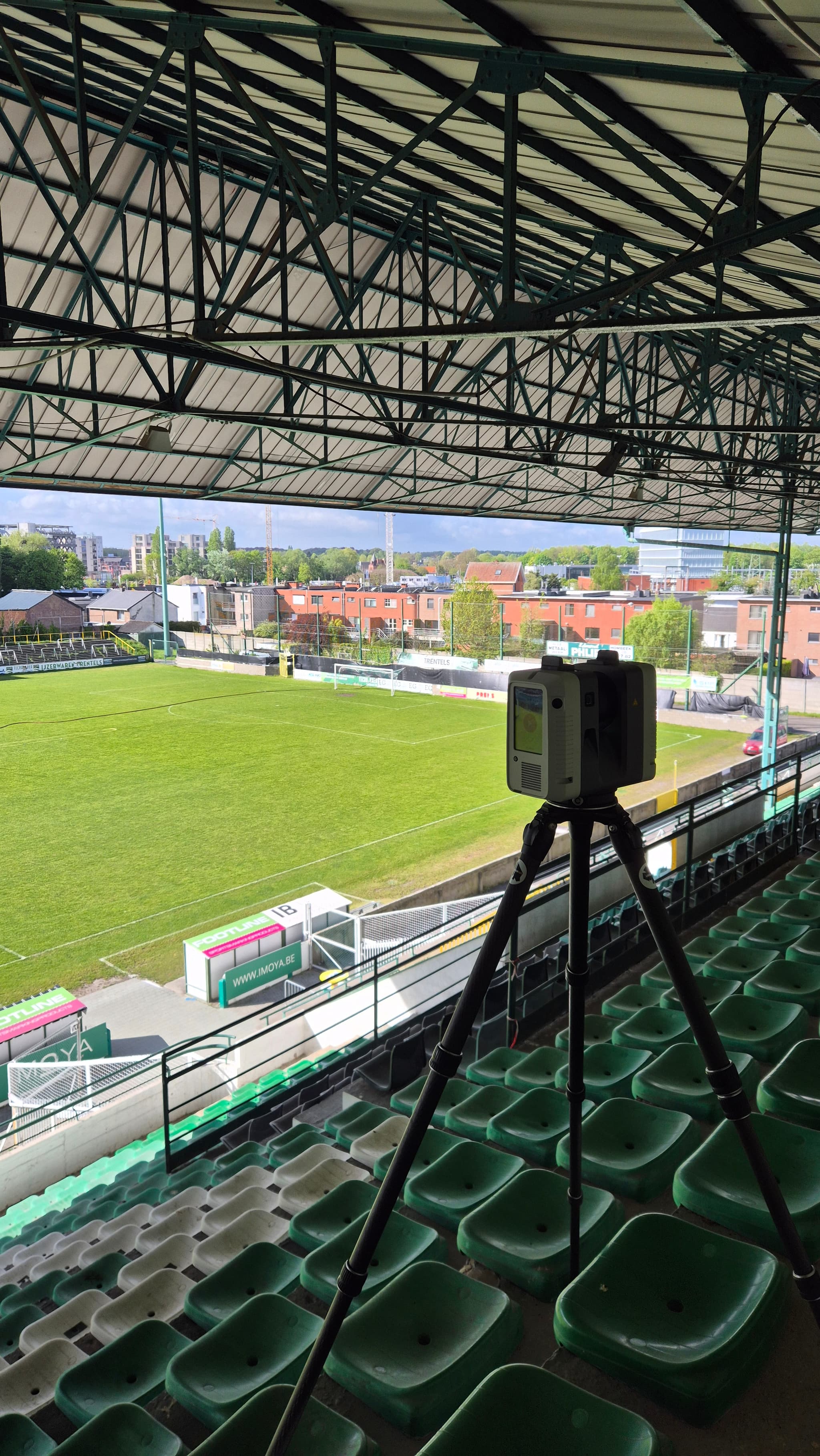

Het volledige interieur en exterieur van de hoofdtribune werden geregistreerd met een statische 3D-laserscanner. Vanuit verschillende scanposities werd de geometrie van de ruimtes, circulatiezones, constructieonderdelen en buitenzijde gedetailleerd vastgelegd.

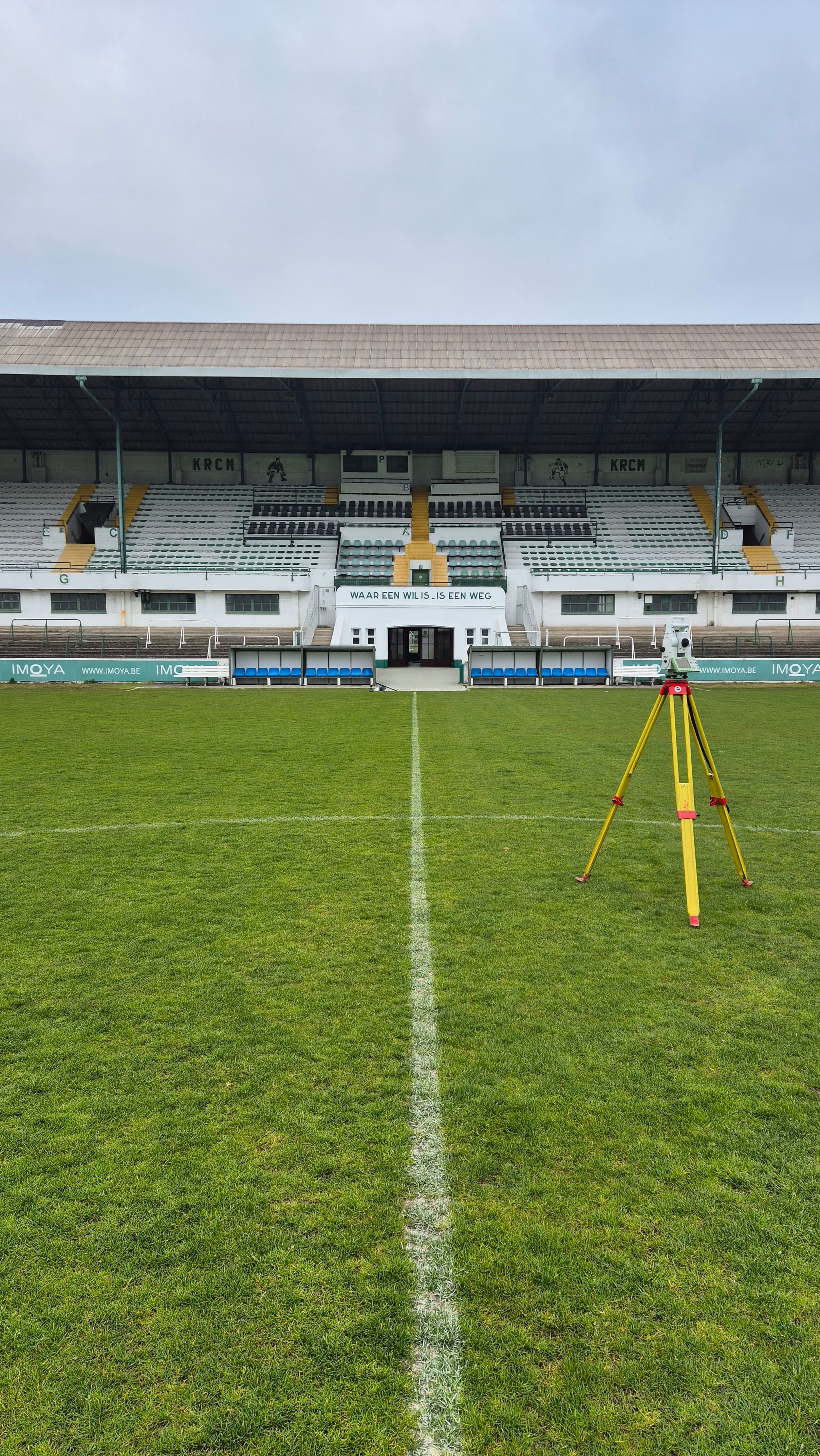

Met een totaalstation werd een gegeorefereerd controlenetwerk aangelegd. Controlepunten zorgden ervoor dat de verschillende scans nauwkeurig met elkaar konden worden verbonden en dat de volledige dataset binnen één consistent coördinatenstelsel kon worden opgebouwd.

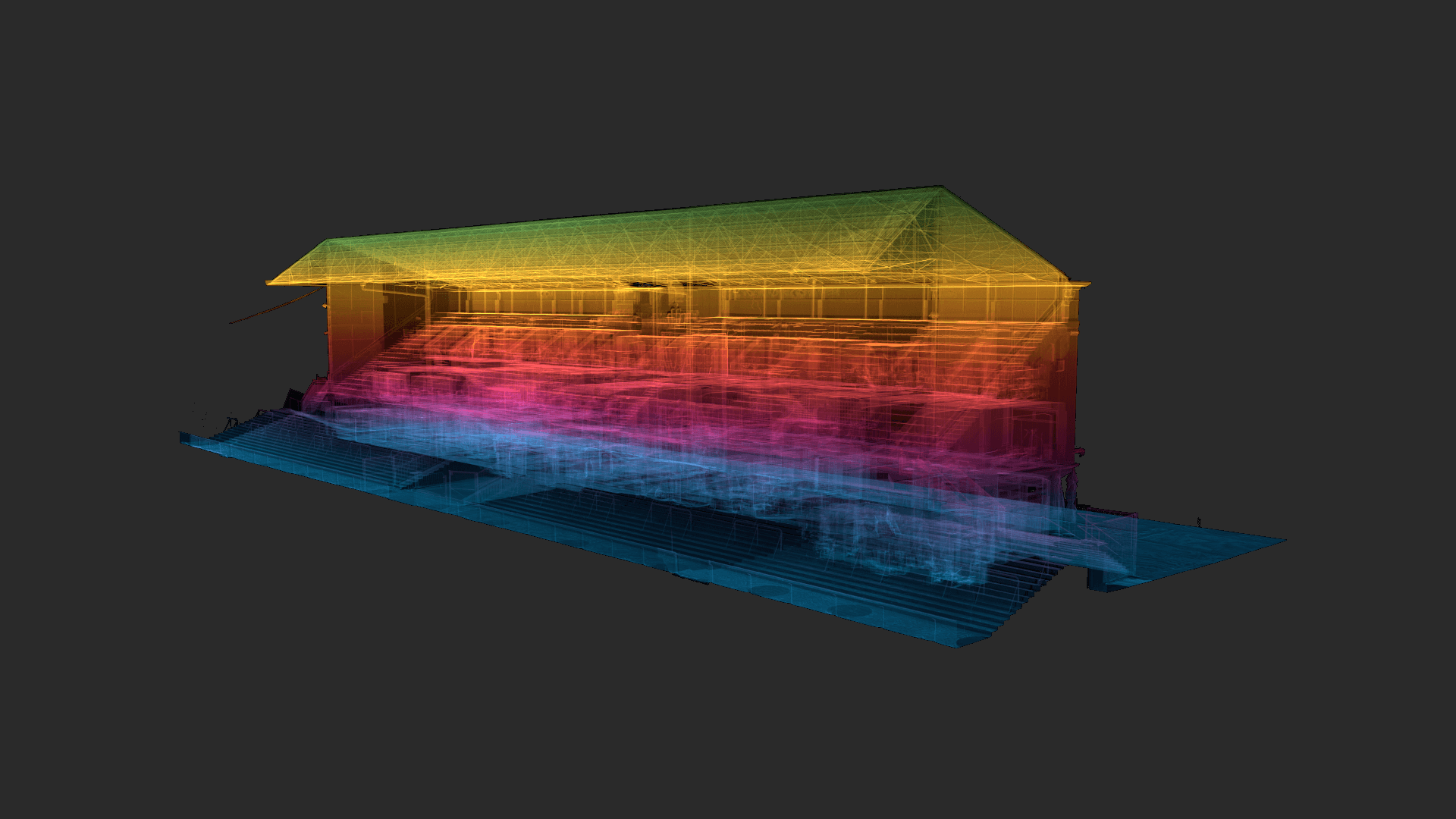

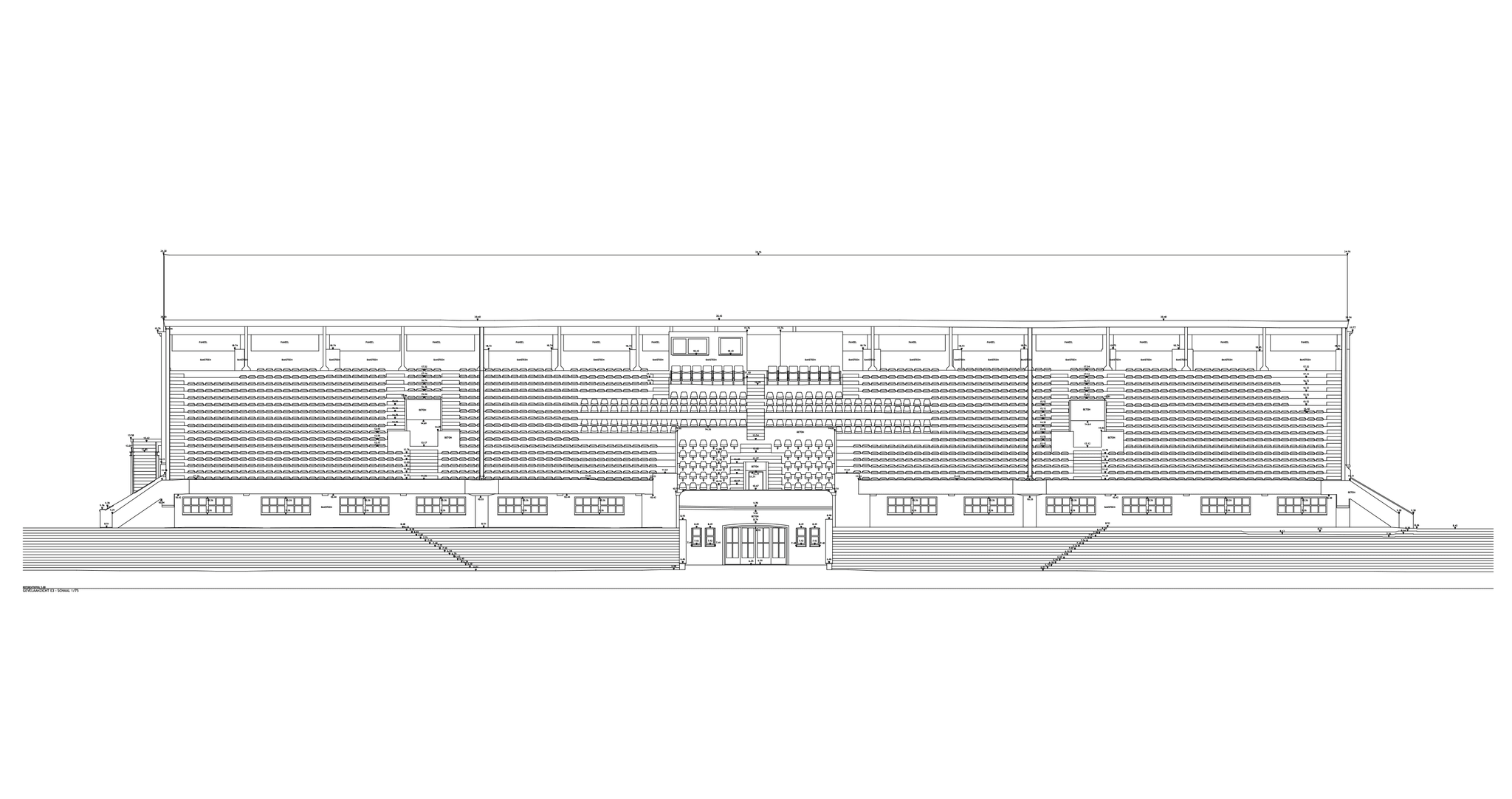

Hoewel het gebouw tijdens de opmeting in gebruik bleef, kon het volledige terreinwerk binnen ongeveer anderhalve dag worden uitgevoerd. De verzamelde gegevens werden vervolgens verwerkt tot een gegeorefereerde puntenwolk en bruikbare 2D-plannen van de bestaande toestand.
